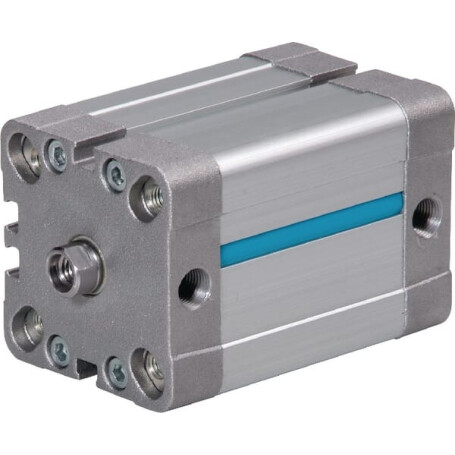

Kompaktzylinder UNIVERSAL CCND10080MI

Typ : Doppeltwirkend

Bohrungsdurchmesser : 100 mm

Stangendurchmesser : 25 mm

Hub : 80 mm

Min. Länge : 157 mm

Montagedurchmesser - Zylinderverbindung : 10 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl AISI 420

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 4710 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 4420 N

ISO Norm : 21287 228/1

Breite : 124 mm

Abstand Zylinderkopf Montagebohrungen : 89 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : 1/4 Inch

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M10

Durchmesser Montagebohrungen Gehäusevorderseite : 13,5 mm

Länge Montagebohrungen Gehäusevorderseite : 20 5,2 mm

Montagelänge - Stangenverbindung : 20 mm

Kolbendurchmesser : 100 mm

Zylinderlänge ohne Stange und Kopf : 67 mm

Abstand Montagegewinde zu Zylinderkopf - Stangenverbindung : 10 mm

Montagetyp - Zylinderverbindung : Gewinde

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Innengewinde

Montagegewinde Durchmesser - Stangenverbindung : M12

Stange Oberflächenbehandlung : Eloxiert

Anschluss : DIN EN ISO 228/1
