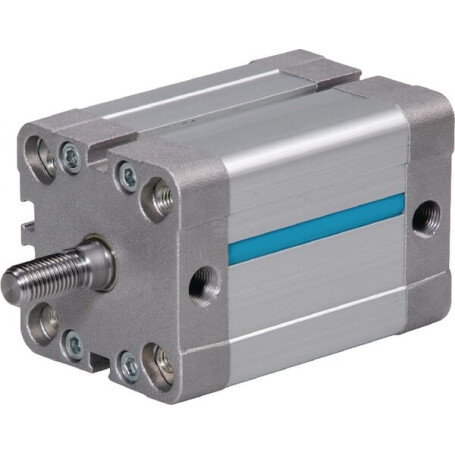

Kompaktzylinder UNIVERSAL CCND5050MO

Typ : Doppeltwirkend

Bohrungsdurchmesser : 50 mm

Stangendurchmesser : 16 mm

Hub : 50 mm

Min. Länge : 125 mm

Montagedurchmesser - Zylinderverbindung : 8 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl AISI 420

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 1178 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 1058 N

ISO Norm : 21287 228/1

Breite : 67 mm

Abstand Zylinderkopf Montagebohrungen : 46,5 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Gewindetyp Montagebohrungen Gehäuseseite : G

Gewindedurchmesser Montagebohrungen Gehäuseseite : 1/8 Inch

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M8

Durchmesser Montagebohrungen Gehäusevorderseite : 10,5 mm

Länge Montagebohrungen Gehäusevorderseite : 14,6 4,7 mm

Montagelänge - Stangenverbindung : 22 mm

Kolbendurchmesser : 50 mm

Zylinderlänge ohne Stange und Kopf : 45 mm

Abstand Montagegewinde zu Zylinderkopf - Stangenverbindung : 8 mm

Montagetyp - Zylinderverbindung : Gewinde

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M12

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Stange Oberflächenbehandlung : Eloxiert

Anschluss : DIN EN ISO 228/1
