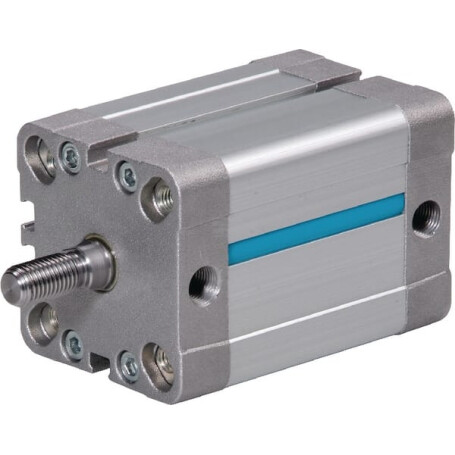

Kompaktzylinder UNIVERSAL CCND2520MO

Typ : Doppeltwirkend

Bohrungsdurchmesser : 25 mm

Stangendurchmesser : 10 mm

Hub : 20 mm

Min. Länge : 81 mm

Montagedurchmesser - Zylinderverbindung : 5 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 295 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 248 N

ISO Norm : 21287 228/1

Breite : 41 mm

Abstand Zylinderkopf Montagebohrungen : 26 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Gewindetyp Montagebohrungen Gehäuseseite : Metrisch

Gewindedurchmesser Montagebohrungen Gehäuseseite : M5

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M5

Durchmesser Montagebohrungen Gehäusevorderseite : 7,5 mm

Länge Montagebohrungen Gehäusevorderseite : 13,5 4,2 mm

Montagelänge - Stangenverbindung : 16 mm

Kolbendurchmesser : 25 mm

Zylinderlänge ohne Stange und Kopf : 39 mm

Abstand Montagegewinde zu Zylinderkopf - Stangenverbindung : 6 mm

Montagetyp - Zylinderverbindung : Gewinde

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M8

Stange Oberflächenbehandlung : Eloxiert

Anschluss : DIN EN ISO 228/1
