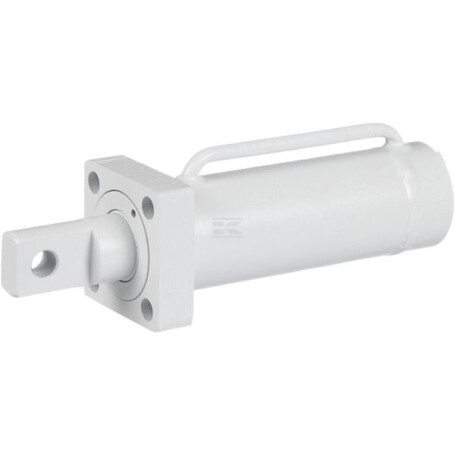

Zylinder Schnellwechsel CW10 UNIVERSAL D324580CW1

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 32 mm

Typ : Doppeltwirkend

Hub : 80 mm

Min. Länge : 180 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 11 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 50 50 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 13 mm

Durchmesser der Montagebohrung- Stangenverbindung : 13 mm

Außendurchmesser : 55 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 11 mm

Montagekopf Breite : 70 mm

Montagekopf Länge : 70 mm

Originalnummer : CW1/CW10

Zylindermaterial : Edelstahl 52.0

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6 Stahl C45

Stange Oberflächenrauheit : 0,25 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Stahl

Zylinderende zu Stangenende Abstand : 240 mm

Innendurchmesser Zylinder : 45 mm
