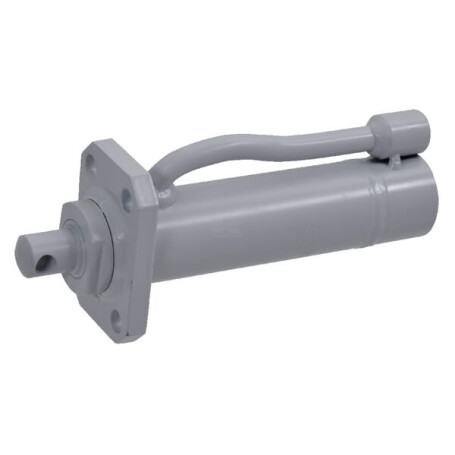

Zylinder Schnellwechsel CW0 ec UNIVERSAL D162555CW0R

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 16 mm

Typ : Doppeltwirkend

Hub : 55 mm

Min. Länge : 144 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 9 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 30 50 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 8,5 mm

Durchmesser der Montagebohrung- Stangenverbindung : 8,5 mm

Außendurchmesser : 35 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 9 mm

Montagekopf Breite : 48 mm

Montagekopf Länge : 70 mm

Originalnummer : CW0

Zylindermaterial : Edelstahl 52.0

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6 Stahl C45

Stange Oberflächenrauheit : 0,25 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Stahl

Zylinderende zu Stangenende Abstand : 176 mm

Innendurchmesser Zylinder : 25 mm
