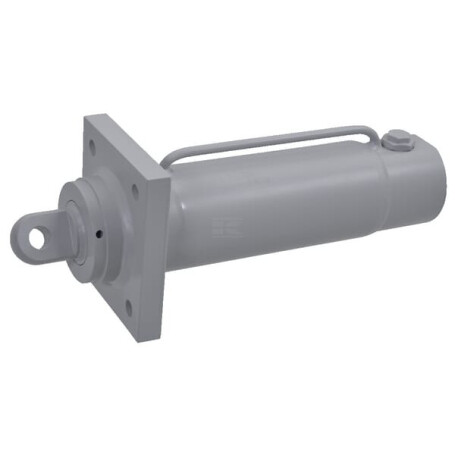

Zylinder Schnellwechsel CW5 UNIVERSAL D4070130CW5

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 40 mm

Typ : Doppeltwirkend

Hub : 130 mm

Min. Länge : 327 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 13 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 85 100 mm

Montagetyp - Stangenverbindung : Bohrung

Montagedurchmesser - Stangenanschluss : 17 mm

Durchmesser der Montagebohrung- Stangenverbindung : 17 mm

Außendurchmesser : 85 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 13 mm

Montagekopf Breite : 125 mm

Montagekopf Länge : 140 mm

Originalnummer : CW55 MAX300BAR

Zylindermaterial : Edelstahl 52.0

Zylindermaterial Toleranzklassen-Code : H10

Stangenmaterial : Stahl 20MnV6 Stahl C45

Stange Oberflächenrauheit : 0,25 um

Stange Oberflächenbehandlung : Chromatiert

Kopfmutter Material : Stahl

Zylinderende zu Stangenende Abstand : 377 mm

Innendurchmesser Zylinder : 70 mm
