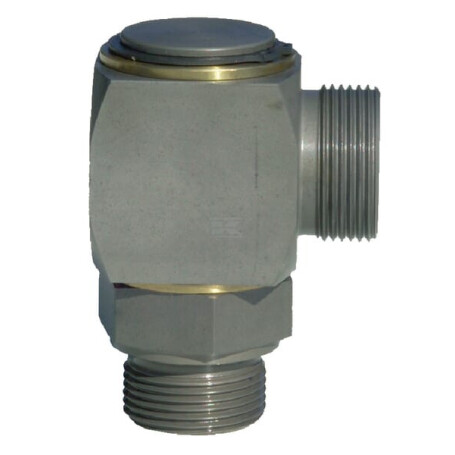

Drehkupplung 20S R3/4 VOSS DGWEV20SR34WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Steckerdurchmesser : 20 mm

Gewindedurchmesser Anschluss Nr. 1 : 3/4 Inch

Gewindelänge Anschluss Nr. 1 : 16 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Abstand Anschluss Mitte bis Ende : 49,5 mm

Anschlusstyp Nr. 2 : Gewinde

Schlüsselweite Schneidringseite : 36.0 mm

Abstand Anschluss : 28 mm

Abstand von Anschlussmitte zu Einsatz : 35,5 mm

DIN-Norme : 2401 2353 228 3852 259

ISO Norm : 228

Durchflussrate bei 2 bar : 40 l/min

Körpergröße : 64 mm

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 250 bar

Norm : DIN 2353 Gewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Einschraubgwinde mit metallischer Schneidkante
