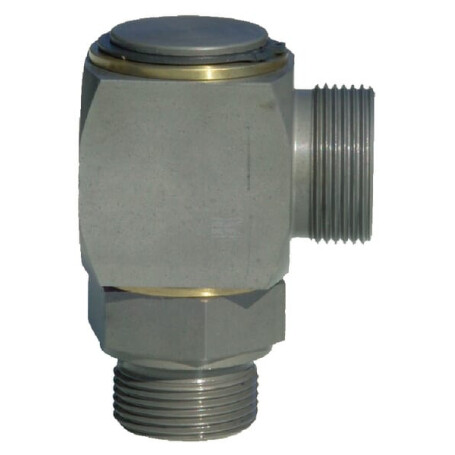

Drehkupplung 18L M22 VOSS DGWEV18LM22

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 18L

Steckerdurchmesser : 18 mm

Gänge pro Zoll'Anschluss Nr. 1 : 19

Gewindedurchmesser Anschluss Nr. 1 : M26

Gewindelänge Anschluss Nr. 1 : 14 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 39 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlussgewindedurchmesser Nr. 2 : M22

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Schlüsselweite Schneidringseite : 32.0 mm

Abstand Anschluss : 23 mm

Abstand von Anschlussmitte zu Einsatz : 33,5 mm

DIN-Norme : 2401 2353 228 3852 259

Körpergröße : 58,5 mm

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 100 bar

Norm : DIN 2353 Einschraubgewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852
