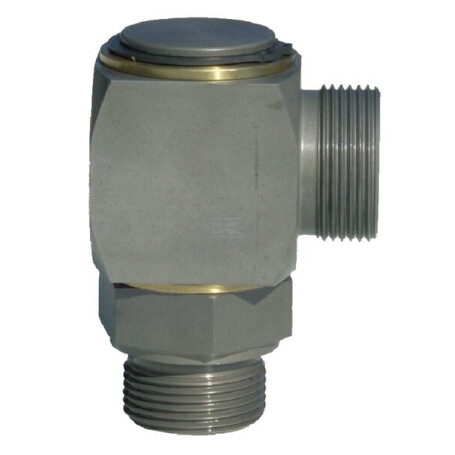

Drehkupplung 8L R1/4 VOSS DGWEV8LR14

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Serienschaltung 1 : 8L

Steckerdurchmesser : 8 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Abstand Anschluss Mitte bis Ende : 31 mm

Anschlusstyp Nr. 2 : Gewinde

Schlüsselweite Schneidringseite : 17.0 mm

Abstand Anschluss : 16,5 mm

Abstand von Anschlussmitte zu Einsatz : 26,5 mm

DIN-Norme : 2401 2353 228 3852 259

ISO Norm : 228

Durchflussrate bei 2 bar : 40 l/min

Körpergröße : 47 mm

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 100 bar

Norm : DIN 2353 Gewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Einschraubgwinde mit metallischer Schneidkante
