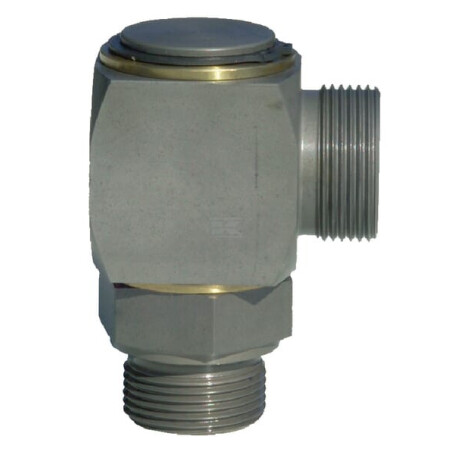

Drehkupplung 28L R1" VOSS DGWEV28LR1

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 28L

Steckerdurchmesser : 15 mm

Gewindedurchmesser Anschluss Nr. 1 : 1 Inch

Gewindelänge Anschluss Nr. 1 : 18 mm

Gewindetyp Anschluss Nr. 1 : G

Schlüsselweite Anschluss Nr. 1 : 41.0 mm

Abstand Anschluss Mitte bis Ende : 46 mm

Anschlusstyp Nr. 2 : Gewinde

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 41.0 mm

Abstand Anschluss : 29,5 mm

Abstand von Anschlussmitte zu Einsatz : 42,5 mm

DIN-Norme : 2401 2353 228 3852 259

ISO Norm : 228

Durchflussrate bei 2 bar : 40 l/min

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 100 bar

Norm : DIN 2353 Gewinde nach DIN-ISO 228 (R DIN259) Dichtkante Form E nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Einschraubgwinde mit metallischer Schneidkante
