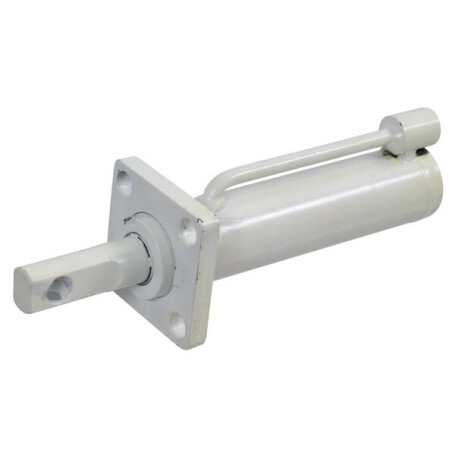

Zylinder Schnellwechsel CW10 UNIVERSAL CWP10CD40

Anwendungskategorie : Schnellverschluss

Stange Durchmesser : 22 mm

Typ : Doppeltwirkend

Hub : 77 mm

Min. Länge : 157 mm

Maximaler Arbeitsdruck : 250 bar

Montagetyp - Zylinderverbindung : Flansch

Montagedurchmesser - Zylinderverbindung : 16,2 mm

Gewindegröße Ölanschluss : 1/4 Inch

Montagebohrungen Abstand - Zylinderverbindung : 50 50 mm

Montagetyp - Stangenverbindung : Bohrung

Durchmesser der Montagebohrung- Stangenverbindung : 13 mm

Außendurchmesser : 40 mm

Durchmesser der Montagebohrung - Zylinderverbindung : 12 mm

Montagekopf Breite : 70 mm

Montagekopf Länge : 70 mm

Originalnummer : CW1/CW10

Zylinderende zu Stangenende Abstand : 239 mm

Innendurchmesser Zylinder : 32 mm
