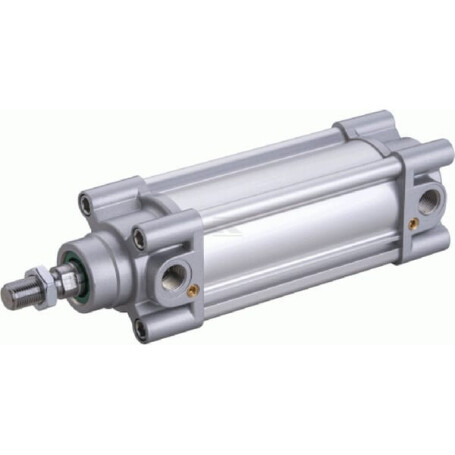

Standardzylinder UNIVERSAL DN80700CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 80 mm

Stangendurchmesser : 25 mm

Hub : 700 mm

Min. Länge : 914 mm

Montagedurchmesser - Zylinderverbindung : 72 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 2863 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 2583 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 72 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 45 mm

Zylinderkopf Flanschbreite : 10 4 mm

Zylinderkopf Länge : 46 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M10

Außendurchmesser : 87 mm

Schlüsselweite Stange : 22.0 mm

Montagelänge - Stangenverbindung : 40 mm

Kolbendurchmesser : 80 mm

Zylinderlänge ohne Stange und Kopf : 174 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 3/8 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M20

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Stange Oberflächenbehandlung : Eloxiert
