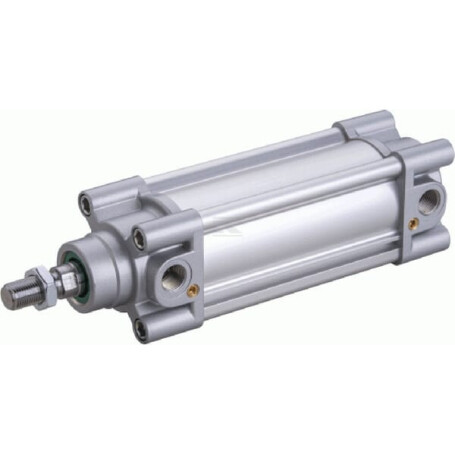

Standardzylinder UNIVERSAL DN32650CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 32 mm

Stangendurchmesser : 12 mm

Hub : 650 mm

Min. Länge : 794 mm

Montagedurchmesser - Zylinderverbindung : 32,5 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 458 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 394 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 32,5 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 30 mm

Zylinderkopf Flanschbreite : 8 4 mm

Zylinderkopf Länge : 26 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M6

Außendurchmesser : 44 mm

Schlüsselweite Stange : 10.0 mm

Montagelänge - Stangenverbindung : 22 mm

Kolbendurchmesser : 32 mm

Zylinderlänge ohne Stange und Kopf : 120 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 1/8 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M10

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Stange Oberflächenbehandlung : Eloxiert
