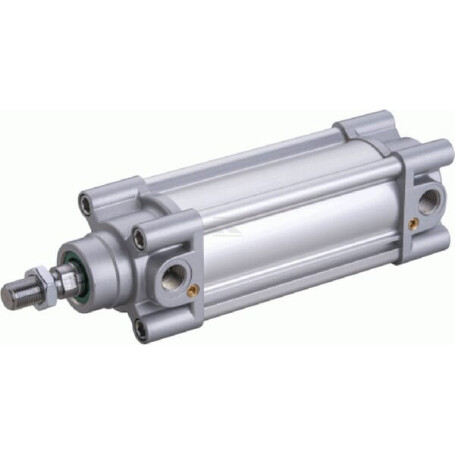

Standardzylinder UNIVERSAL DN100160CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 100 mm

Stangendurchmesser : 25 mm

Hub : 160 mm

Min. Länge : 389 mm

Montagedurchmesser - Zylinderverbindung : 89 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 4474 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 4194 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 89 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 55 mm

Zylinderkopf Flanschbreite : 12,5 4 mm

Zylinderkopf Länge : 51 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M10

Außendurchmesser : 106,5 mm

Schlüsselweite Stange : 22.0 mm

Montagelänge - Stangenverbindung : 40 mm

Kolbendurchmesser : 100 mm

Zylinderlänge ohne Stange und Kopf : 189 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 1/2 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M20

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Stange Oberflächenbehandlung : Eloxiert
