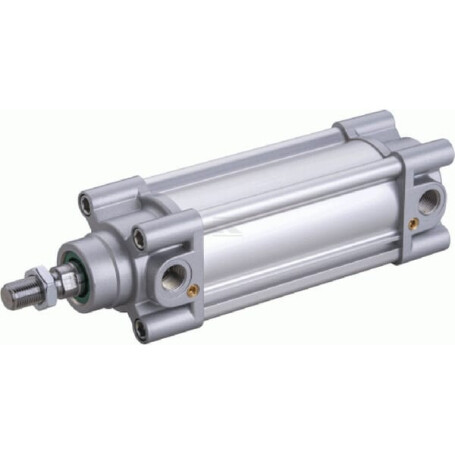

Standardzylinder UNIVERSAL DN40700CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 40 mm

Stangendurchmesser : 16 mm

Hub : 700 mm

Min. Länge : 859 mm

Montagedurchmesser - Zylinderverbindung : 38 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 716 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 601 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 38 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 35 mm

Zylinderkopf Flanschbreite : 12 4 mm

Zylinderkopf Länge : 30 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M6

Außendurchmesser : 51 mm

Schlüsselweite Stange : 13.0 mm

Montagelänge - Stangenverbindung : 24 mm

Kolbendurchmesser : 40 mm

Zylinderlänge ohne Stange und Kopf : 135 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 1/4 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M12

Montagegewindesteigung - Stangenverbindung : 1.25 mm

Stange Oberflächenbehandlung : Eloxiert
