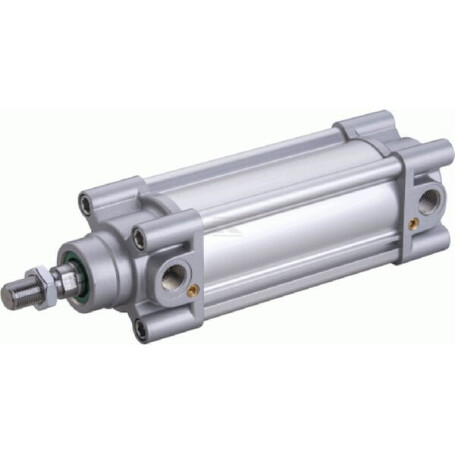

Standardzylinder UNIVERSAL DN5075CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 50 mm

Stangendurchmesser : 20 mm

Hub : 75 mm

Min. Länge : 250 mm

Montagedurchmesser - Zylinderverbindung : 46,5 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 1180 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 939 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 46,5 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 40 mm

Zylinderkopf Flanschbreite : 10,5 4 mm

Zylinderkopf Länge : 37 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M8

Außendurchmesser : 59,5 mm

Schlüsselweite Stange : 17.0 mm

Montagelänge - Stangenverbindung : 32 mm

Kolbendurchmesser : 50 mm

Zylinderlänge ohne Stange und Kopf : 143 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 1/4 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M16

Montagegewindesteigung - Stangenverbindung : 1.50 mm

Stange Oberflächenbehandlung : Eloxiert
