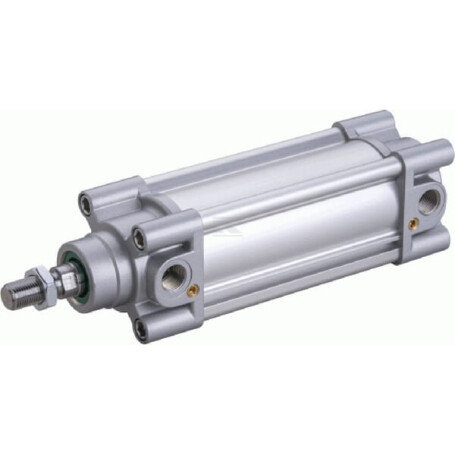

Standardzylinder UNIVERSAL DN125850CMG2

Typ : Doppeltwirkend

Bohrungsdurchmesser : 125 mm

Stangendurchmesser : 32 mm

Hub : 850 mm

Min. Länge : 1129 mm

Montagedurchmesser - Zylinderverbindung : 110 mm

Dämpfungstyp : Pneumatisch - beide Seiten - einstellbar

Stangenmaterial : Edelstahl AISI 304

Dichtungsmaterial : Polyurethan

Zylindermaterial : Aluminium

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 6991 N

Theoretische Kraft bei 6 Bar Druck - Rücklauf : 6532 N

ISO Norm : 15552 228/1

Abstand Zylinderkopf Montagebohrungen : 110 mm

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 60 mm

Zylinderkopf Flanschbreite : 11 6 mm

Zylinderkopf Länge : 65 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M12

Außendurchmesser : 137,5 mm

Schlüsselweite Stange : 27.0 mm

Montagelänge - Stangenverbindung : 54 mm

Kolbendurchmesser : 125 mm

Zylinderlänge ohne Stange und Kopf : 225 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : BSP

Gewindegröße Ölanschluss : 1/2 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M27

Montagegewindesteigung - Stangenverbindung : 2.00 mm

Stange Oberflächenbehandlung : Eloxiert
