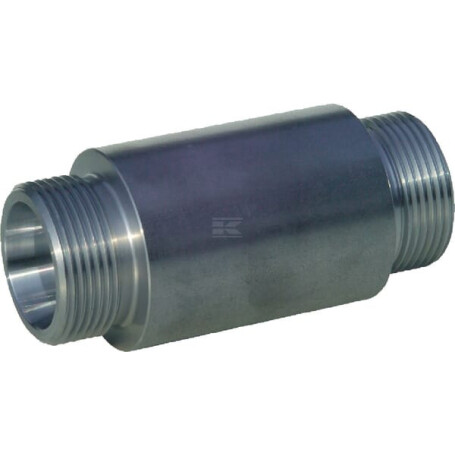

Kupplung ESS 12L VOSS ESS12L

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12L

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 22.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 22.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss : 58 mm

Max. Betriebsdruck : 315 bar

Abstand von Anschlussmitte zu Einsatz : 58 mm

Gesamtlänge : 72 mm

Innendurchmesser Seite 2 : 10 mm

Außendurchmesser : 25 mm

Oberflächenbehandlung : Zink / Nickel
