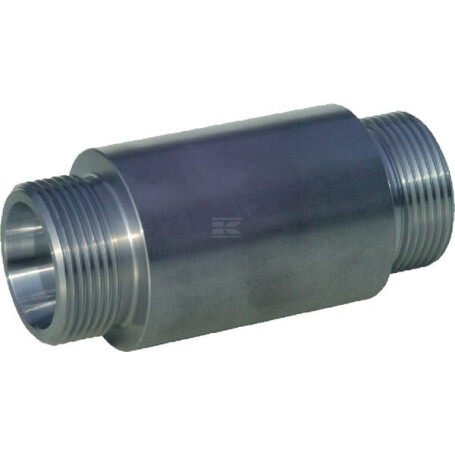

Kupplung ESS 16S VOSS ESS16S

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 16S

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 16 mm

Anschlussgewindedurchmesser Nr. 2 : M24

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Kegelwinkel Seite 2 : 24 deg

Max. Betriebsdruck : 400 bar

Abstand von Anschlussmitte zu Einsatz : 71 mm

Gesamtlänge : 88 mm

Innendurchmesser Seite 2 : 12 mm

Außendurchmesser : 35 mm

Oberflächenbehandlung : Zink / Nickel
