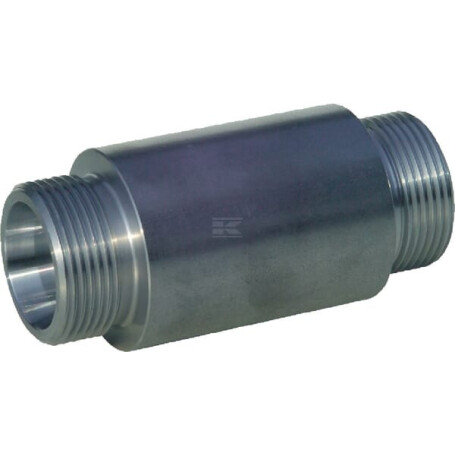

Kupplung ESS 12S VOSS ESS12S

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 12S

Steckerdurchmesser : 12 mm

Gewindedurchmesser Anschluss Nr. 1 : M20

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 24.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 12 mm

Anschlussgewindedurchmesser Nr. 2 : M20

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 24.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss : 59 mm

Max. Betriebsdruck : 630 bar

Abstand von Anschlussmitte zu Einsatz : 59 mm

Gesamtlänge : 74 mm

Innendurchmesser Seite 2 : 8 mm

Außendurchmesser : 28 mm

Oberflächenbehandlung : Zink / Nickel
