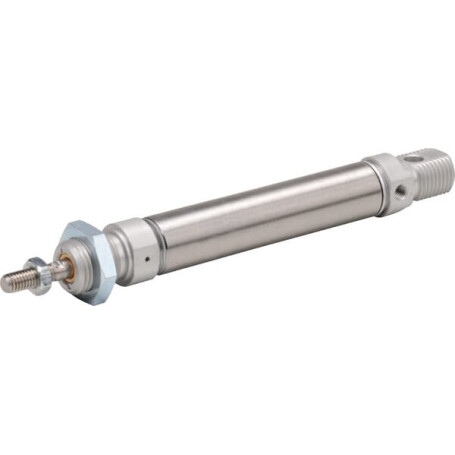

Rundzylinder einfachwirkend UNIVERSAL ENR2010M

Typ : Einfach wirkend

Bohrungsdurchmesser : 20 mm

Stangendurchmesser : 16 mm

Hub : 10 mm

Min. Länge : 131 mm

Min. Abstand Montagebohrungen : 95 mm

Montagedurchmesser - Zylinderverbindung : 22 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl 303

Dichtungsmaterial : Polyurethan

Zylindermaterial : Edelstahl 304

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 141,5 N

ISO Norm : 6432 228/1

CETOP-Code : RP52P

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 27 mm

Zylinderkopf Länge : 24 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M22

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.50 mm

Außendurchmesser : 21,3 mm

Zylinderinnenmaterial : Bronze

Kolbenmaterial : Messing

Zylindermutterbreite : 8 mm

Zylindermutter-Schlüsselweite : 27.0 mm

Schlüsselweite Stange : 9.0 mm

Montagelänge - Stangenverbindung : 20 mm

Kolbendurchmesser : 20 mm

Zylinderlänge ohne Stange und Kopf : 67 mm

Min. Länge ohne Stangenverbindungslänge : 111 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : G

Gewindegröße Ölanschluss : 1/8 Inch

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M8

Montagebohrung Mitte zu Kopfende Abstand : 12 mm

Montagekopf Länge : 20 mm

Anschluss : DIN EN ISO 228/1

Werkstoff Zylinderkolben : Messing

Werkstoff Kolbenstangenführungsbuchse : Sinterbronze

Norm : DIN ISO 6432. CETOP RP52P
