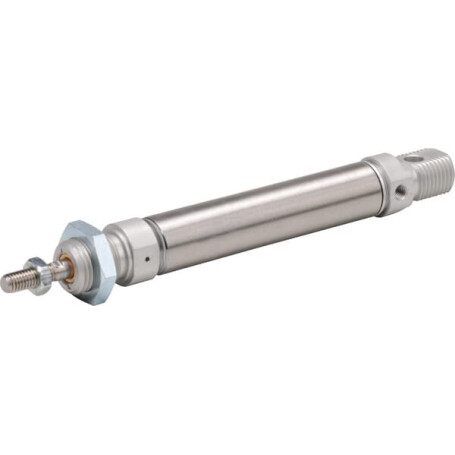

Rundzylinder einfachwirkend UNIVERSAL ENR1250M

Typ : Einfach wirkend

Bohrungsdurchmesser : 12 mm

Stangendurchmesser : 12 mm

Hub : 50 mm

Min. Länge : 104 mm

Min. Abstand Montagebohrungen : 75 mm

Montagedurchmesser - Zylinderverbindung : 16 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl 303

Dichtungsmaterial : Polyurethan'Nitrilkautschuk [NBR]

Zylindermaterial : Edelstahl 304

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 48 N

ISO Norm : 6432 228/1

CETOP-Code : RP52P

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 19 mm

Zylinderkopf Länge : 22 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M16

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.50 mm

Außendurchmesser : 13,3 mm

Zylinderinnenmaterial : Bronze

Kolbenmaterial : Messing

Zylindermutterbreite : 5 mm

Zylindermutter-Schlüsselweite : 22.0 mm

Schlüsselweite Stange : 5.0 mm

Montagelänge - Stangenverbindung : 16 mm

Kolbendurchmesser : 12 mm

Zylinderlänge ohne Stange und Kopf : 48 mm

Min. Länge ohne Stangenverbindungslänge : 88 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M5

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M6

Montagebohrung Mitte zu Kopfende Abstand : 9 mm

Montagekopf Länge : 18 mm

Anschluss : DIN EN ISO 228/1

Werkstoff Zylinderkolben : Messing

Werkstoff Kolbenstangenführungsbuchse : Sinterbronze

Norm : DIN ISO 6432. CETOP RP52P
