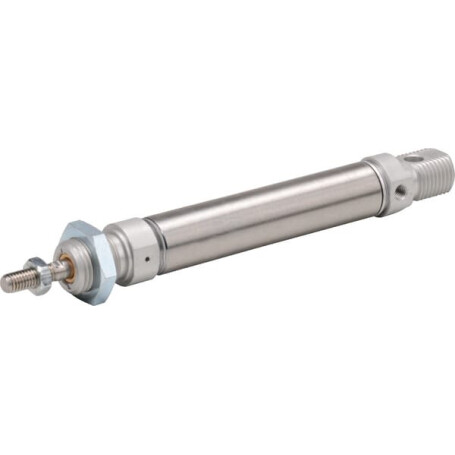

Rundzylinder einfachwirkend UNIVERSAL ENR1050M

Typ : Einfach wirkend

Bohrungsdurchmesser : 10 mm

Stangendurchmesser : 8 mm

Hub : 50 mm

Min. Länge : 86 mm

Min. Abstand Montagebohrungen : 64 mm

Montagedurchmesser - Zylinderverbindung : 12 mm

Dämpfungstyp : Flexibel - beide Seiten

Stangenmaterial : Edelstahl 303

Dichtungsmaterial : Polyurethan'Nitrilkautschuk [NBR]

Zylindermaterial : Edelstahl 304

Min. Betriebsdruck : 1 bar

Max. Betriebsdruck : 10 bar

Theoretische Kraft bei 6 Bar Druck - Vorlauf : 35,5 N

ISO Norm : 6432 228/1

CETOP-Code : RP52P

Zylinderkopf Material : Aluminiumdruckgusslegierung

Zylinderkopf Flanschdurchmesser : 16 mm

Zylinderkopf Länge : 16 mm

Gewindedurchmesser Montagebohrungen Gehäusevorderseite : M12

Gewindesteigung Montagebohrungen Gehäusevorderseite : 1.25 mm

Außendurchmesser : 11,3 mm

Zylinderinnenmaterial : Bronze

Kolbenmaterial : Messing

Zylindermutterbreite : 7 mm

Zylindermutter-Schlüsselweite : 19.0 mm

Montagelänge - Stangenverbindung : 12 mm

Kolbendurchmesser : 10 mm

Zylinderlänge ohne Stange und Kopf : 46 mm

Min. Länge ohne Stangenverbindungslänge : 74 mm

Montagetyp - Zylinderverbindung : Gewinde

Montagegewindetyp - Zylinderverbindung : Metrisch

Montagegewinde Durchmesser - Zylinderverbindung : M5

Gewindeart Ölanschluss : Metrisch

Montagegewindetyp - Außen-/Innengewinde - Stangenverbindung : Aussengewinde

Montagegewinde Durchmesser - Stangenverbindung : M4

Montagebohrung Mitte zu Kopfende Abstand : 6 mm

Montagekopf Länge : 12 mm

Anschluss : DIN EN ISO 228/1

Werkstoff Zylinderkolben : Messing

Werkstoff Kolbenstangenführungsbuchse : Sinterbronze

Norm : DIN ISO 6432. CETOP RP52P
