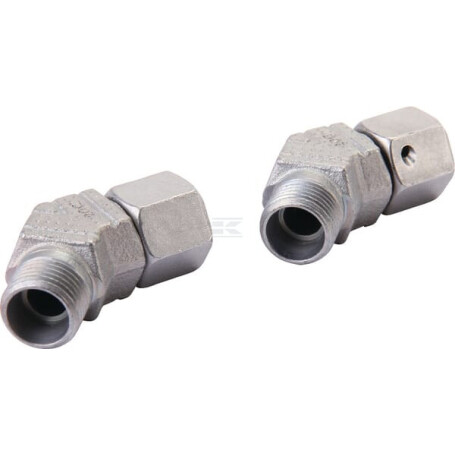

45° Winkelverschraubung 38S VOSS EVSD38S

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 38S

Steckerdurchmesser : 38 mm

Länge Anschluss Nr. 1 : 28 mm

Gewindedurchmesser Anschluss Nr. 1 : M52

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 60.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 38 mm

Anschlussgewindedurchmesser Nr. 2 : M52

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 50.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 44 mm

DIN-Norme : 2401 2353

Max. Betriebsdruck : 315 bar

Abstand Anschluss Mitte bis Ende : 63 mm

Abstand von Anschlussmitte zu Einsatz : 28 mm

Gesamtlänge : 28 mm

Innendurchmesser Seite 1 : 32 mm

Innendurchmesser Seite 2 : 30 mm

Länge : 28 mm

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Überwurfmutter mit 24deg Konus und O-Ring
