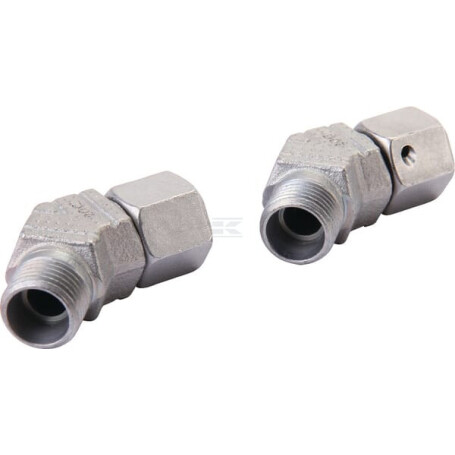

45° Winkelverschraubung 35L VOSS EVSD35L

Form : Bogen'45deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 35L

Steckerdurchmesser : 35 mm

Länge Anschluss Nr. 1 : 27 mm

Gewindedurchmesser Anschluss Nr. 1 : M45

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 50.0 mm

Kegelwinkel Seite 1 : 24 deg

Anschlusstyp Nr. 2 : Überwurfmutter

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 35 mm

Anschlussgewindedurchmesser Nr. 2 : M45

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 41.0 mm

Kegelwinkel Seite 2 : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 37,5 mm

DIN-Norme : 2401 2353

Max. Betriebsdruck : 160 bar

Abstand Anschluss Mitte bis Ende : 51 mm

Abstand von Anschlussmitte zu Einsatz : 27 mm

Gesamtlänge : 27 mm

Innendurchmesser Seite 1 : 30 mm

Innendurchmesser Seite 2 : 28 mm

Länge : 27 mm

Abdichtung : - Leitungsanschluss mit 24deg Konus
- Überwurfmutter mit 24deg Konus und O-Ring
