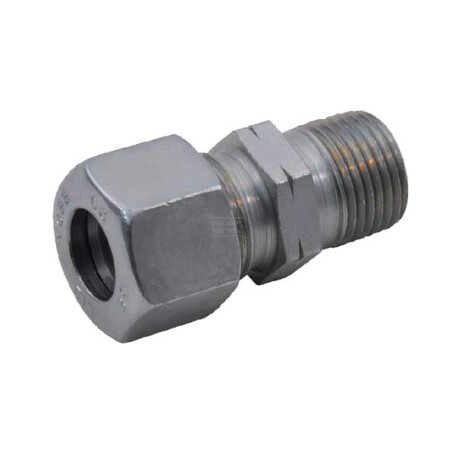

Gerade Einschraubverb. 10S 1/4NPT VOSS GEV10S14NPT

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10S

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M18

Gewindelänge Anschluss Nr. 1 : 15,1 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 17,5 mm

Anschlusstyp Nr. 2 : Dichtring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Einschraubgewindegröße Nr.2 : 1/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 18

Einschraubgewinde Nr.2 : NPT

Schlüsselweite Schneidringseite : 22.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 33,5 mm

ANSI-Norm : B1.20.1-1983.

DIN-Norme : 2353

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
