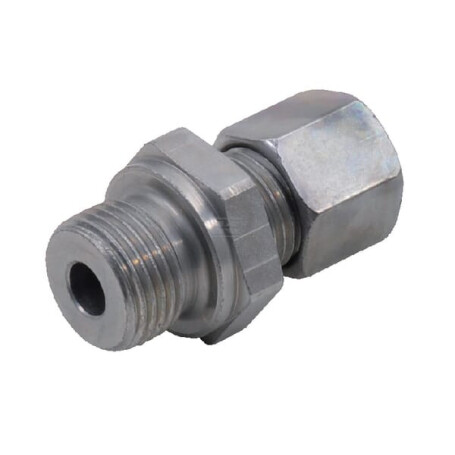

Gerade Einschraubverb. 16S M22 VOSS GEV16SM22

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 16S

Steckerdurchmesser : 16 mm

Gewindedurchmesser Anschluss Nr. 1 : M24

Gewindelänge Anschluss Nr. 1 : 14 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : NPT

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 37 mm

Anschlusstyp Nr. 2 : Dichtring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M22

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 30.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 18,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar
