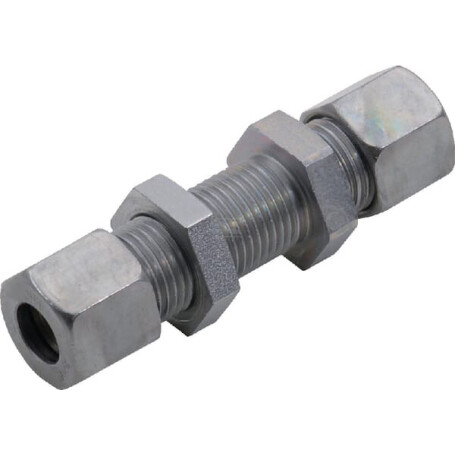

Schottverschraubung 14S VOSS GSV14S

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 14S

Innendurchmesser : 10 mm

Steckerdurchmesser : 14 mm

Gewindedurchmesser Anschluss Nr. 1 : M22

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 27.0 mm

Abstand Anschluss Mitte bis Ende : 32 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 14S

Anschlussdurchmesser Nr. 2 : 14 mm

Anschlussgewindedurchmesser Nr. 2 : M22

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 27.0 mm

Abstand Anschluss : 17 mm

DIN-Norme : 2353 80750 2401

Größe der Sechskantmutter : 30 mm

Konuswinkel : 24 deg

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 630 bar

Norm : - kpl. Verschraubung: DIN 2353
- Schneidring DIN EN ISO 8434/1
- Einschraubgewinde nach DIN-ISO 228 (R DIN259)
- Dichtkante Form B nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
