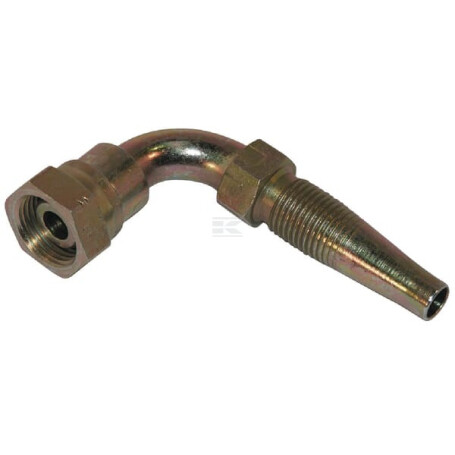

Schraubarmatur M18 UNBRANDED G101890

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Gewinde

Durchmesser Anschluss 1 : 3/8 Inch

Steckerdurchmesser : 10 mm

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Anschlusstyp Nr. 2 : Schlauchende

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Anschluss Nr. 2 Typenschlüssel : DKM

Konuswinkel : 24 deg

Abstand Anschluss Nr. 2 Mitte bis Ende : 38,9 mm

Abstand von Anschlussmitte zu Einsatz : 31,7 mm

Sechskantgröße Anschluss Nr. 2 : 22 mm

Länge Anschluss Nr. 2 : 5 mm

Innendurchmesser : 7,6 mm

Material : Stahl'auf Anfrage auch in Edelstahl lieferbar (Werkst. 1.4571).

Oberflächenbehandlung : Verzinkt

Anschluss : Metrische Überwurfmutter mit 24deg und 60deg Konus

Passend für : Schneidringverschraubungen leichte Baureihe mit metrischer Überwurfmutter

Norm : Nach DIN 2353

Abdichtung : Durch Konus ( Metall auf Metall )
