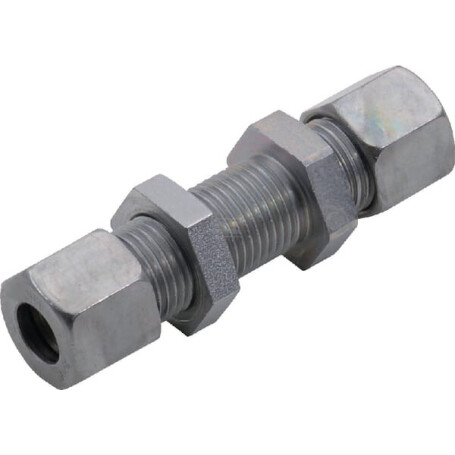

Schottverschraubung 20S VOSS GSV20S

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 20S

Innendurchmesser : 16 mm

Steckerdurchmesser : 20 mm

Gewindedurchmesser Anschluss Nr. 1 : M30

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 36.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Reihenschaltung 2 : 20S

Anschlussdurchmesser Nr. 2 : 20 mm

Anschlussgewindedurchmesser Nr. 2 : M30

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 36.0 mm

Abstand Anschluss : 17,5 mm

DIN-Norme : 2353 80750 2401

Größe der Sechskantmutter : 41 mm

Konuswinkel : 24 deg

Material : Stahl

Oberflächenbehandlung : Zink / Nickel

Max. Betriebsdruck : 400 bar

Norm : - kpl. Verschraubung: DIN 2353
- Schneidring DIN EN ISO 8434/1
- Einschraubgewinde nach DIN-ISO 228 (R DIN259)
- Dichtkante Form B nach DIN 3852

Abdichtung : - Leitungsanschluss mit 24deg Konus
