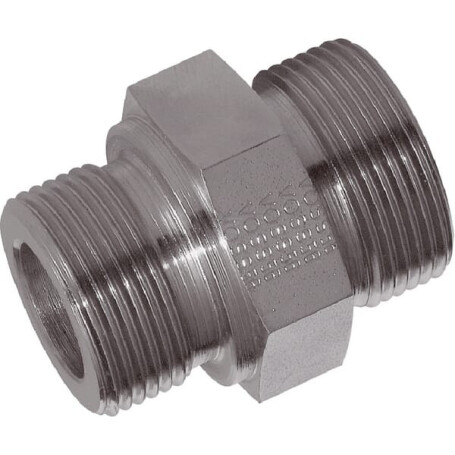

Einschraubstutzen 10S M14 VOSS GES10SM14

Form : Gerade

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 10S

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M14

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : UNF

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 14,5 mm

Anschlusstyp Nr. 2 : Dichtring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 34 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 mm

Körpergröße : 34 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 630 bar

Max. Anzugsmoment : 90 N·m
