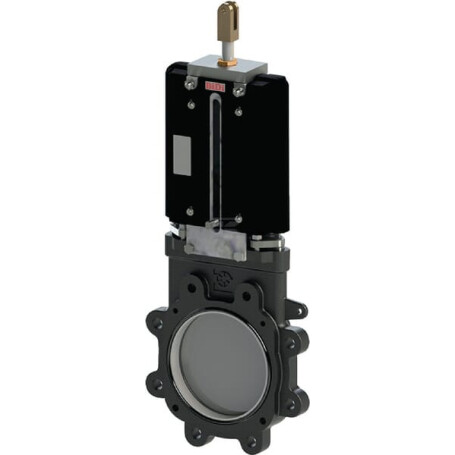

Schieber 4" std. BP LOCKER BiDi BATTIONI PAGANI LVB100

Nenndurchmesser Durchgangsloch : 4 Inch

Max. Betriebsdruck : 10 bar

Flansch-Anschlusstyp : DIN PN10 - UNI EN 1092-1 UNI EN ISO 12100:2010 DIR: 2006/42 CE DIR: 97/23CE

Min. Medientemperatur : -20 °C

Max. Medientemperatur : 90 °C

Kreisdurchmesser Flanschmontageschrauben/-bohrungen : 180 mm

Abstand'Montageschrauben/-bohrungen'Flansch : 150 mm

Durchmesser Montageschrauben/-löcher Flansch 2 : 18 mm

Gewindedurchmesser Flanschmontageschrauben/-bohrungen : M16

Gewindedurchmesser Montageschrauben/-löcher Flansch 2 : M18

Flanschdicke : 60 mm

Gesamthöhe : 595 mm

Abstand'Mitte Durchgangsloch zum Hebelende : 490 mm
