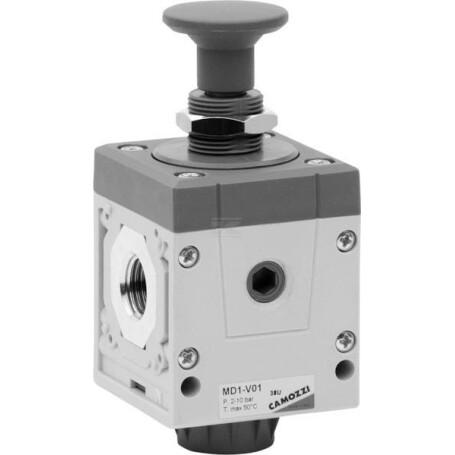

3/2-Wege-Absperrventil CAMOZZI MD1V01

Typ : Handbetätigtes Ventil

Anschlussgewinde Typ : Metrisch

Anschlussgewinde Durchmesser : M16

Anschlussgewinde Steigung : 1.00 mm

Anschlussgewindedurchmesser Nr. 2 : 1/8 Inch

Gehäuselänge : 43 mm

Gehäusebreite : 42 mm

Abstand Mittelbohrung bis Oberkante : 22,7 mm

m. : 9.5 mm

O : 26.2 mm

Größe D : Durchmesser26 mm

Größe F : 28.5 mm

Größe G : G1/8 mm

Größe H : 31 mm

Größe I : 43 mm

Größe K : 19 mm

Größe L : Durchmesser4 mm

Größe N : 101 mm

Größe P : 22.7 mm

Größe R : 51.7 mm

Größe S : 35.1 mm

Größe T : 34.6 mm

Größe W : 39.8 mm

U : -8 mm

V : 9 mm

Z : Durchmesser4 mm
