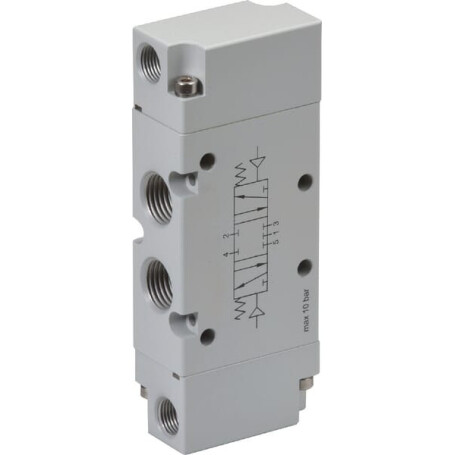

5/3 Ventil'Druckluft 1/8" UNIVERSAL PV53M18OC

Betätigung : Pneumatisch

Durchmesser Bohrung : 3.1 mm

Durchmesser F : 4.2 mm

Lochabstand : 13.2 mm

Center to center pressure side : 17 mm

Anschluss : G 1/8

Abstand'mittleres Loch zur linken Seite : 13 mm

Abstand'mittleres Loch zur rechten Seite : 10.5 mm

Abstand'Mitte-zu-Mitte : 23 mm

Mittenabstand'Montagebohrungen : 17,2 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 6.3 mm

Mittenabstand'Montagebohrungen an der langen Seite : 10.5 mm

B2 : 16.9 mm

Abstand T : 7 mm

Höhe H : 32 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 84.6 mm

Länge C : 18.8 mm

Länge D : 15 mm

Gehäusematerial : Aluminium eloxiert lackiert

Werkstoff Dichtungen : NBR

max. Arbeitsdruck : 10 bar

Betriebsdruck : 0 bar

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 740 NI/MINor.

Steuerdruck : 2 - 10 bar

Bohrung : M 5

Anschluss [BSP] : G 1/8 BSP

Ausführung : Kolbenschieber mit Rückstellfeder

Schaltsymbol : 2
