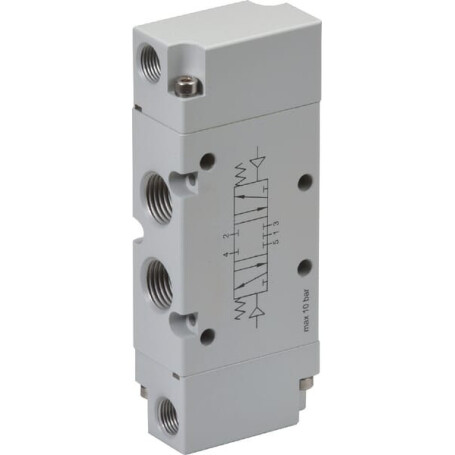

5/3 Ventil'Druckluft 1/4" UNIVERSAL PV53M14CC

Betätigung : Pneumatisch

Durchmesser Bohrung : 3.1 mm

Durchmesser F : 4.2 mm

Lochabstand : 13.2 mm

Center to center pressure side : 13 mm

Anschluss : G 1/4

Abstand'mittleres Loch zur linken Seite : 13 mm

Abstand'Mitte-zu-Mitte : 28 mm

Mittenabstand'Montagebohrungen : 22 mm

B2 : 16.9 mm

Abstand T : 7.5 mm

Höhe H : 40 mm

Höhe M : 22 mm

Einbau : Beliebig

Länge A : 103 mm

Länge C : 18.8 mm

Länge D : 20 mm

Gehäusematerial : Aluminium eloxiert lackiert

Werkstoff Dichtungen : NBR

max. Arbeitsdruck : 10 bar

Betriebsdruck : 0 bar

Art der Befestigung : Durchgangsbohrungen

Nenndurchfluss [Nl/min] : 1200 NI/MINor.

Steuerdruck : 2 - 10 bar

Bohrung : G 1/4

Anschluss [BSP] : G 1/4 BSP

Abstand'mittleres Loch zur rechten Seite : 18 mm

Mittenabstand'Montagebohrungen an der kurzen Seite : 9 mm

Mittenabstand'Montagebohrungen an der langen Seite : 22 mm

Ausführung : Kolbenschieber mit Rückstellfeder

Schaltsymbol : 1
