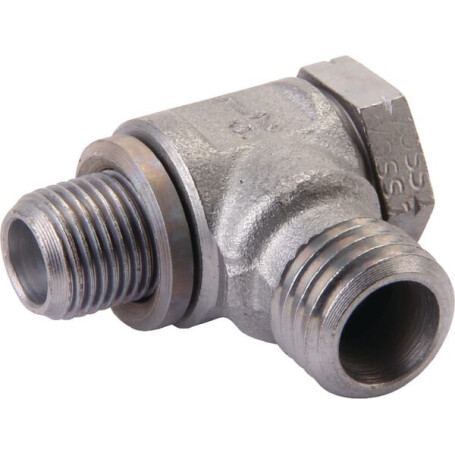

Winkel-Schwenkverschraubung VOSS RSWS8SR14

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 8S

Steckerdurchmesser : 8 mm

Gewindedurchmesser Anschluss Nr. 1 : 1/4 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 19

Gewindelänge Anschluss Nr. 1 : 12 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Abstand Anschluss Mitte bis Ende : 31,5 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 8 mm

Länge Anschluss Nr. 2 : 27 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 19.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 16,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 50 N·m
