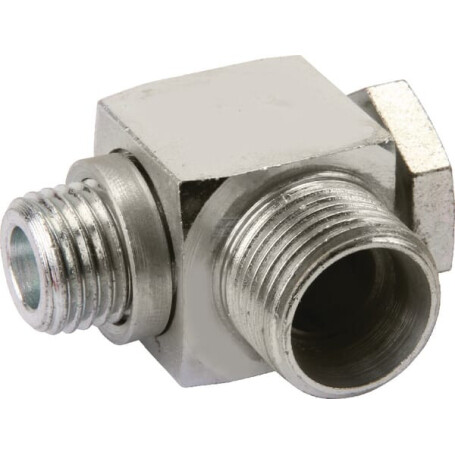

RSWS 8LL-M10 VOSS RSWS8LLM10

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 8LL

Steckerdurchmesser : 8 mm

Gewindedurchmesser Anschluss Nr. 1 : M10

Gewindelänge Anschluss Nr. 1 : 6 mm

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Abstand Anschluss Mitte bis Ende : 16,5 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 8 mm

Länge Anschluss Nr. 2 : 22,5 mm

Anschlussgewindedurchmesser Nr. 2 : M14

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 14.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 10 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 5 4 mm

Oberflächenbehandlung : Zink Nickel

Dichtungsmaterial : Metall

Max. Anzugsmoment : 15 N·m
