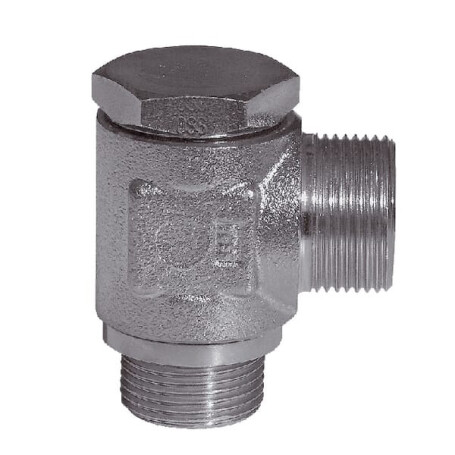

Winkel-Schwenkverschraubung VOSS RSWS30SR114WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 30S

Steckerdurchmesser : 28 mm

Gewindedurchmesser Anschluss Nr. 1 : M42

Gewindelänge Anschluss Nr. 1 : 20 mm

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : BSP

Schlüsselweite Anschluss Nr. 1 : 50.0 mm

Abstand Anschluss Mitte bis Ende : 63 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 70 mm

Einschraubgewindegröße Nr.2 : 1-1/4 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 11

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 55.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 35,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 24 25 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 250 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 600 N·m
