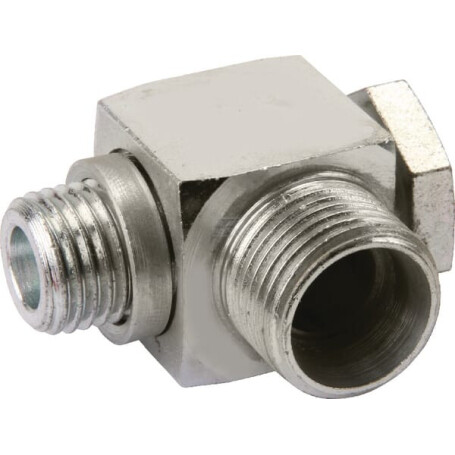

Winkel-Schwenkverschraubung VOSS RSWS6LM10WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 6L

Steckerdurchmesser : 6 mm

Gewindedurchmesser Anschluss Nr. 1 : M10

Gewindelänge Anschluss Nr. 1 : 8 mm

Gewindesteigung Anschluss Nr. 1 : 1.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 14.0 mm

Abstand Anschluss Mitte bis Ende : 20 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 6 mm

Länge Anschluss Nr. 2 : 21 mm

Anschlussgewindedurchmesser Nr. 2 : M12

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 14.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 10 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 4 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 500 bar

Dichtungsmaterial : Metall'Synthetikelastomer

Max. Anzugsmoment : 25 N·m
