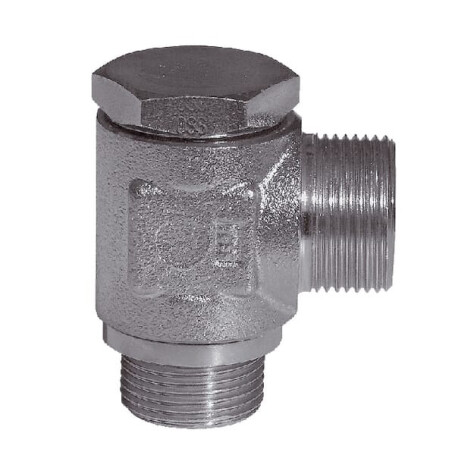

Winkel-Schwenkverschraubung VOSS RSWS28LR1WD

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 28L

Steckerdurchmesser : 28 mm

Gewindedurchmesser Anschluss Nr. 1 : M36

Gewindelänge Anschluss Nr. 1 : 18 mm

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 41.0 mm

Abstand Anschluss Mitte bis Ende : 48 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Länge Anschluss Nr. 2 : 59 mm

Einschraubgewindegröße Nr.2 : 1 Inch

Anschluss Nr.2 Gewindegänge pro Zoll. : 11

Einschraubgewinde Nr.2 : BSP

Schlüsselweite Schneidringseite : 46.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 30,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 19 24 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 250 bar

Dichtungsmaterial : Nitrilkautschuk [NBR]

Max. Anzugsmoment : 380 N·m
