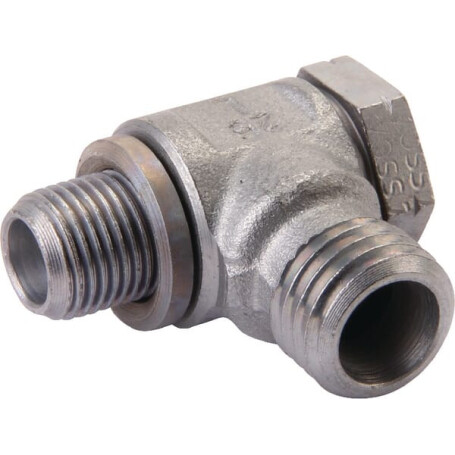

Winkel-Schwenkverschraubung VOSS RSWS25SR1

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Banjo

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Außengewinde

Serienschaltung 1 : 25S

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : 1 Inch

Gänge pro Zoll'Anschluss Nr. 1 : 11

Gewindelänge Anschluss Nr. 1 : 18 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 41.0 mm

Abstand Anschluss Mitte bis Ende : 55 mm

Anschlusstyp Nr. 2 : Banjo

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Außengewinde

Anschlussdurchmesser Nr. 2 : 25 mm

Länge Anschluss Nr. 2 : 59 mm

Anschlussgewindedurchmesser Nr. 2 : M36

Anschlussgewindesteigung Nr. 2 : 2.00 mm

Einschraubgewinde Nr.2 : Metrisch

Schlüsselweite Schneidringseite : 46.0 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 30,5 mm

DIN-Norme : 2353 228 3852 2401

ISO Norm : 228

Innendurchmesser : 19 20 mm

Oberflächenbehandlung : Zink Nickel

Max. Betriebsdruck : 250 bar

Dichtungsmaterial : Metall

Max. Anzugsmoment : 380 N·m
