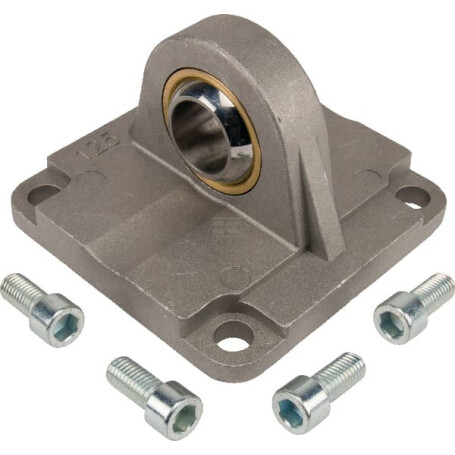

Schwenkflansch UNIVERSAL SFS125

Artikel-Nr.: SFS125

Auf Bestellung

Marke	UNIVERSEL
Typ	Adaptable

A : 110 mm

B : 25 max mm

C : 50 mm

Zylinder diameter : 125 mm

D : 30 H7 mm

E : Durchmesser 13.5 H13 mm

Für Zylinder : DIN ISO 15558

G : 20 mm

I : 37 mm

Inbegriffen : Swivel flange 4 screws

K : 15 mm

L : 140 mm

N : 10 +/-0.5 mm

Material : Aluminium

O : 13 mm

P : 7 mm

Geeignet für Originalnummer : 270988

Toleranz Innendurchmesser : 60 H11
