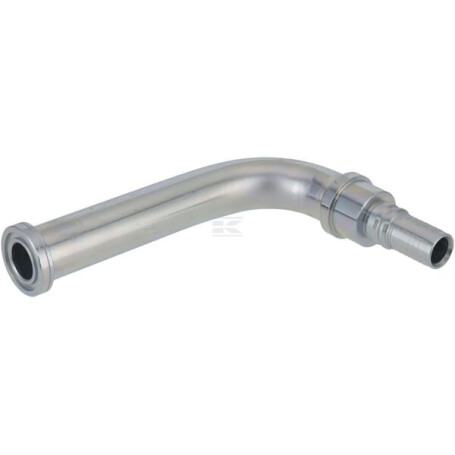

Einsatz 4SH-DN25 mit Flansch ALFAGOMMA SFSH251690H215G2

Form : Bogen'90deg

Typ Anschluss Nr. 1 : Schlauchende

Durchmesser Anschluss 1 : 1 Inch

Steckerdurchmesser : 25 mm

Anschlusstyp Nr. 2 : Flansch

Anschlussdurchmesser Nr. 2 : 1 Inch

Außendurchmesser Flansch : 47,6 mm

Flanschdicke : 9,53 mm

Serie Normaldruck Flansch : 6000

Serie : SFSH

Material : Stahl

Oberflächenbehandlung : Verzinkt Weiß passiviert

Code für Typ Anschluss Nr. 1 : SFS

ISO Norm : 6162

Abstand von Anschlussmitte zu Einsatz : 70,4 mm

Abstand Anschluss Mitte bis Ende : 74 mm

Abstand Anschluss Nr. 2 Mitte bis Ende : 245 mm
