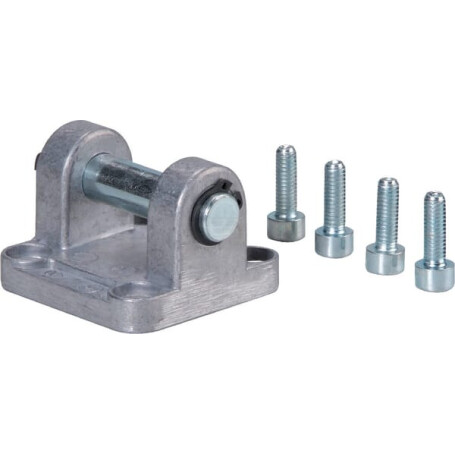

Schwenkflansch UNIVERSAL SFB50PN

Lieferumfang : - Schwenkflansch inklusive Achsbolzen mit Sicherung 4 Schrauben

Durchmesser Bohrung : Durchmesser 15 H13 mm

Bohrung : Durchmesser 12 H9 mm

Lochabstand : 46,5 mm

Durchmesser Montagelöcher (mm) : Durchmesser 9 H13 mm

Für Zylinder : DIN ISO 21287 DIN ISO 15552

Länge C : 32 mm

Länge F : 5 mm

Länge I : 60 mm

Länge K : 6.5 mm

L : 65 mm

M : 12 max mm

Material : Aluminium

Zylinder Durchmesser : 50 mm

Höhe J : Durchmesser 40 H11 mm

Dicke : 11 mm
