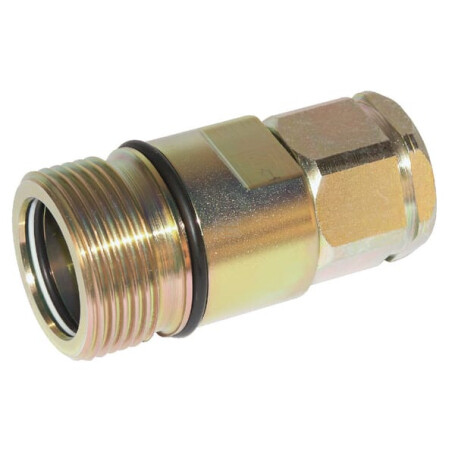

Kupplungsmuffe IG M18 DNP SKSF12D18

Form : Gerade

Typ Anschluss Nr. 1 : Schnellkupplung

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Steckerdurchmesser : 22 mm

Gewindedurchmesser Anschluss Nr. 1 : M36

Gewindesteigung Anschluss Nr. 1 : 2.00 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 30.0 mm

Anschlusstyp Nr. 2 : Gewinde

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Länge Anschluss Nr. 2 : 15 mm

Anschlussgewindedurchmesser Nr. 2 : M18

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

ISO Norm : 14541

Durchflussrate bei 2 bar : 80 l/min

Gesamtlänge : 67 mm

Arbeitsdruck : 400 bar

Max. Betriebsdruck : 400 bar

Max. Betriebstemperatur : 100 °C

Min. Betriebstemperatur : -30 °C

Dichtungsmaterial : Nitrilkautschuk [NBR] Teflon (PTFE)

Originalnummer : HS101IMF18

Anmerkung : Unter Druck kuppelbar bis max. 50 bar kW
