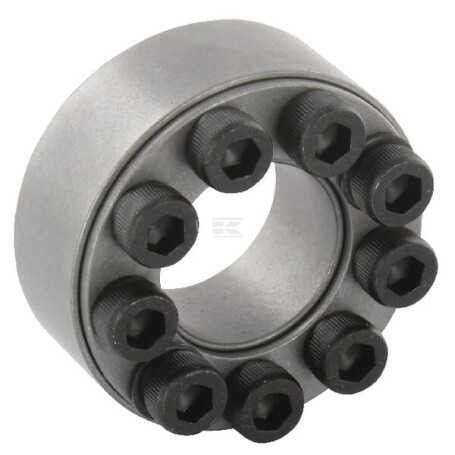

Spannsätze RINGFEDER RFN701232X60

Lieferumfang : - 2 konische Schellenhälften
- Außenring
- Innenring
- Bolzen

d1 : - mm

D1 : - mm

d max. : 32 mm

L2 : - mm

L4 : - mm

Länge L1 : 20 mm

Länge L3 : 17 mm

Länge : 27.5 mm

Dg (Klemmgewinde) : M6 x 18

F ax (Übertragbare Axialkraft) : 47 kN

Minimal erforderlicher Außennabendurchmesser bei Rp0,2=200 N/mm² : 89 mm

Minimal erforderlicher Außennabendurchmesser bei Rp0,2=400 N/mm² : 73 mm

Minimal erforderlicher Außennabendurchmesser bei Rp0,2=300 N/mm² : 78 mm

TA (Anzugsdrehmoment) : 17 N·m

T (Übertragbare Drehzahl bei gegebenem TA) : 749 N·m

Tmax (Maximal übertragbares Drehmoment) : 900 N·m

dw Festwelle Durchmesser : - mm

pN (Nabendruck bei gegebenem TA) : 122 N/mm²

pW (Wellendruck bei gegebenem Druck TA) : 228 N/mm²

Anzahl Bolzen : 12

Außen Durchmesser : 60 mm

x : - mm
