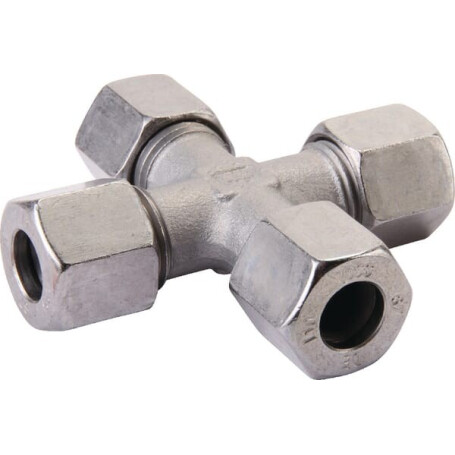

Kreuzverschraubung 10L VOSS KV10L

Form : Quer

Typ Anschluss Nr. 1 : Schneidring

Typ Anschluss Nr. 1 - Außen-/Innengewinde : Innengewinde

Steckerdurchmesser : 10 mm

Gewindedurchmesser Anschluss Nr. 1 : M16

Gewindesteigung Anschluss Nr. 1 : 1.50 mm

Gewindetyp Anschluss Nr. 1 : Metrisch

Schlüsselweite Anschluss Nr. 1 : 19.0 mm

Anschlusstyp Nr. 2 : Schneidring

Anschlusstyp Nr. 2 - Außen-/Innengewinde : Innengewinde

Anschlussdurchmesser Nr. 2 : 10 mm

Anschlussgewindedurchmesser Nr. 2 : M16

Anschlussgewindesteigung Nr. 2 : 1.50 mm

Einschraubgewinde Nr.2 : Metrisch

Anschluss Nr. 3 Typ : Schneidring

Anschlusstyp Nr. 3 - Außen-/Innengewinde : Innengewinde

Durchmesser Anschluss 3 : 10 mm

Anschlussgewindedurchmesser Nr. 3 : M16

Anschlussgewindesteigung Nr. 3 : 1.50 mm

Anschlussgewindetyp Nr. 3 : Metrisch

Anschluss Nr. 4 Typ : Schneidring

Anschlusstyp Nr. 4 - Außen-/Innengewinde : Innengewinde

Durchmesser Anschluss 4 : 10 mm

Anschlussgewindedurchmesser Nr. 4 : M16

Anschlussgewindesteigung Nr. 4 : 1.50 mm

Anschlussgewindetyp Nr. 4 : Metrisch

Abstand Anschluss Mitte bis Ende : 30 mm

Abstand von Anschlussmitte zu Einsatz : 15 mm

DIN-Norme : 2353 2401

Innendurchmesser : 10 mm

Körpergröße : 14 mm

Oberflächenbehandlung : Zink Vernickelt

Max. Betriebsdruck : 315 bar

Serie : 10L
