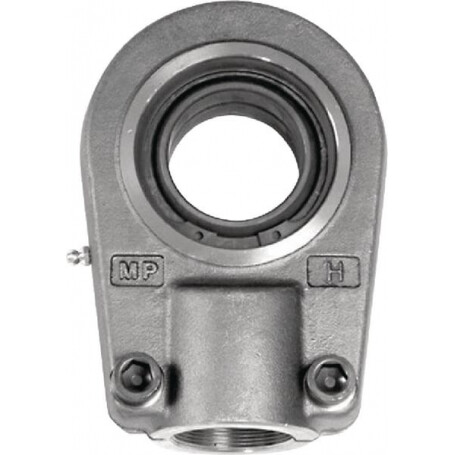

Gelenkkopf IG GIHRK20DO MAC-POWER GIHRK20DO

B : 16 mm

C1 : 19 mm

D1 : 24.1 mm

D2 : 56 mm

D : 35 mm

Durchmesser Zentralbohrung : 20 mm

Nabenbreite : 16 mm

Gewinde : Rechts BSP

Ausführung : Innengewinde

Durchmesser : 4.000 mm

Innendurchmesser : 20 mm

Länge L7 : 25 mm

Außendurchmesser Lager : 35 mm

Höhe Innenring : 16 mm

Außendurchmesser Innenring : 24.1 mm

Breite : 56 mm

Abstand'Basis mittlere Welle : 50 mm

Gewindelänge : 17 mm

Länge : 80 mm

Höhe Gehäuse : 19 mm

Höhe Basis : 25 mm

Breite Basis : 46 mm

ß : 9 deg

Drehrichtung : Rechts
