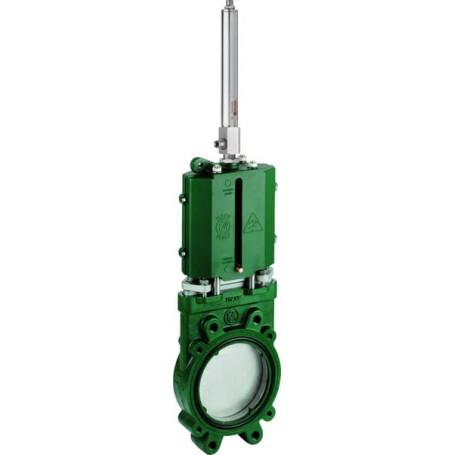

Válvula de guillotina 6"(hidr) MZ ARZO0100150551

Tipo de conexión : Brida doble

Diámetro nominal de orificio de paso : 6 in

Material de la carcasa : Hierro fundido

Material de compuerta : Acero inoxidable

Tipo de transmisión/dirección : Efecto doble hidráulico

Presión máxima de trabajo : 10 BAR

Hermético al agua : Si

Tipo de dirección de flujo : Unidireccional

Tipo de conexión de brida : DIN PN10 - UNI EN 1092-1

Diámetro de circunferencia de los orificios/pernos de montaje de la brida : 240 mm

Distancia de los agujeros / orificios de montaje de la brida : 150 mm

Diámetro de los agujeros de montaje de la brida 2 : 20 mm

Diámetro de la rosca de los orificios/pernos de montaje de la brida : M12

Espesor de la brida : 60 mm

Diámetro del orificio de conexión del cilindro : 10,5 mm

Ancho total : 221 mm

Altura total : 843 mm

Distancia desde el centro del orificio de paso a la parte inferior : 131 mm

Distancia vertical desde el centro del orificio de paso al orificio de la palanca : 523 mm

Distancia desde el centro del orificio de paso al extremo de la palanca : 415 mm

Distancia de los orificios de montaje de la palanca (horizontal) : 63 mm

Distancia de los orificios de montaje de la palanca (vertical) : 108 mm
