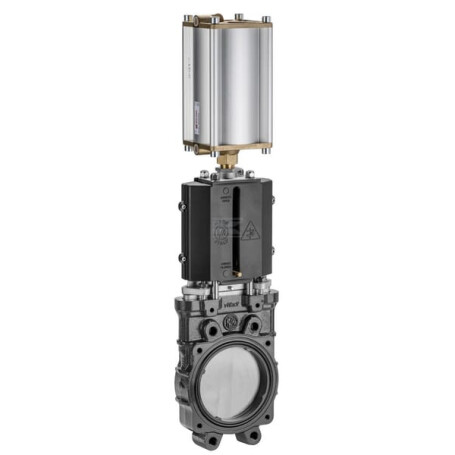

Válv. corr. par. 10" neumát. MZ MZ 10100575

Tipo de conexión : Brida doble

Diámetro nominal de orificio de paso : 10 in

Material de la carcasa : Hierro fundido

Material de compuerta : Acero inoxidable

Tipo de transmisión/dirección : Efecto doble neumático

Presión máxima de trabajo : 8 BAR

Hermético al agua : Si

Tipo de dirección de flujo : Unidireccional

Tipo de conexión de brida : DIN PN10 - UNI EN 1092-1

Diámetro de circunferencia de los orificios/pernos de montaje de la brida : 350 mm

Diámetro de los agujeros / orificios de montaje de la brida : 20 mm

Espesor de la brida : 70 mm

Diámetro del orificio de conexión del cilindro : 10,5 mm

Ancho total : 340 mm

Altura total : 1237 mm

Distancia desde el centro del orificio de paso a la parte inferior : 200 mm

Distancia vertical desde el centro del orificio de paso al orificio de la palanca : 735 mm

Distancia desde el centro del orificio de paso al extremo de la palanca : 628 mm

Distancia de los orificios de montaje de la palanca (vertical) : 107 mm
